一、用途和性能
　　埋入式混凝土應變計是根據張力弦原理制造，使用頻率作為輸出信號，抗干擾能力強，遠距離輸送產生的誤差極?。徊⑶覂?nèi)置溫度傳感器，對外界溫度影響產生的變化進行溫度修正；每個傳感器內部有計算芯片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差；全部元器件進行嚴格測試和老化篩選，尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題；
　　配合數據采集處理器使用可以實現自動化監控；單獨使用可以用手持式測讀儀來讀取數據；（振弦式都具備以上性能）
　　廣泛應用于：橋梁、建筑、鐵路、交通、水電、大壩等工程領域的混凝內部的應力應變測量，充分了解被測構件的受力狀態。

　　二、主要技術指標
　　1．型號：BD-XMY03
　　2．量程：±3000με
　　3．靈敏度：1με〈0.1Hz〉
　　4．測量標距:157mm
　　5．使用環境溫度:－20℃～+80℃
　　6．溫度測量范圍：－20℃～+80℃
　　7．外型尺寸：長度160（mm）

　　三、安裝方法
　　1)埋入式應變計安裝前檢驗：首先，仔細閱讀埋入式應變計與測試儀說明書，了解埋入式應變計具體參數，熟悉測試儀使用操作；再將埋入式應變計與測試儀連接，按測試儀“開/關”鍵開機進行測量，檢測埋入式應變計是否工作正常；檢查傳感器數量及導線長度是否正確。以確定傳感器在運輸過程中是否損壞或丟失。
　　1．根據結構要求選定測試點。
　　2．將應變計平行結構應力方向安裝。

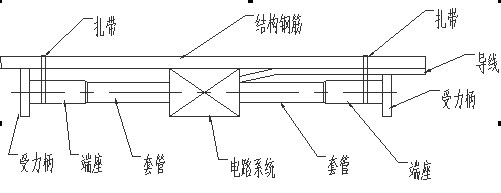

　　3．采用細匝絲將應變計捆綁在結構鋼筋上；細匝絲捆綁位置應在應變計受力柄內側5mm處
　　4．測試導線沿結構鋼筋引出，并捆扎好。
　　注意：應變計與測試導線應捆綁在結構鋼筋的底端側面，以免導振時應變計方向改變或?qū)?yīng)變計和導線損壞。
　　登記好每個測試點安裝的應變計編號，并將記錄資料保存在傳感器中。
　　2）保護：埋入式應變計及傳輸電纜的保護是安裝后其成活率的關鍵所在，因此裝好埋入式應變計后，將傳輸電纜套上φ20PVC鋼絲波紋管進行保護，并挖深300mm寬100mm的布線槽，集中從觀測箱一側引出路基，有條件的可引入自動采集箱內，并注意使鋼絲波紋管及導線適當松弛。布線槽用中粗沙回填至地基面。
　　3）觀測與數據記錄、整理
　　1作好傳感器的安裝記錄，存檔。其內容包括，該段面里程、埋入式應變計埋設的具體位置、實驗編號、傳感器編號、埋設安裝日期、天氣狀況及安裝人員。
　　2制作好相應的標示牌，插在輸電纜布線位置，以作標示。在每次工序轉換施工時要安排專人負責看管，以防埋入式應變計因施工或自然因素而破壞。
　　3按照要求做好埋入式應變計的埋設臺帳。
